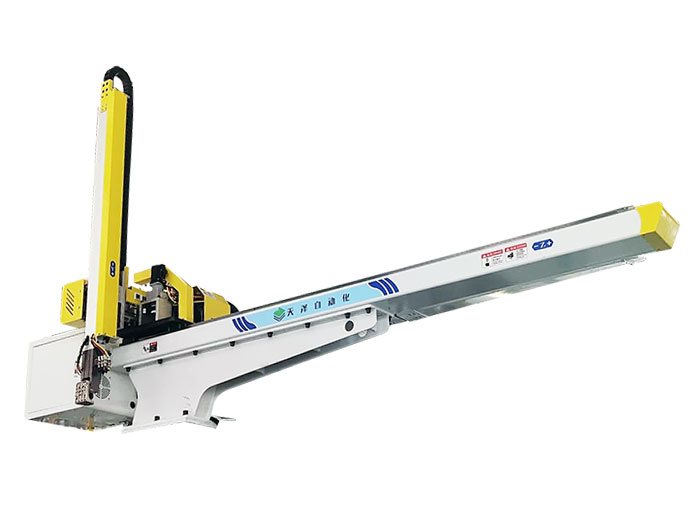

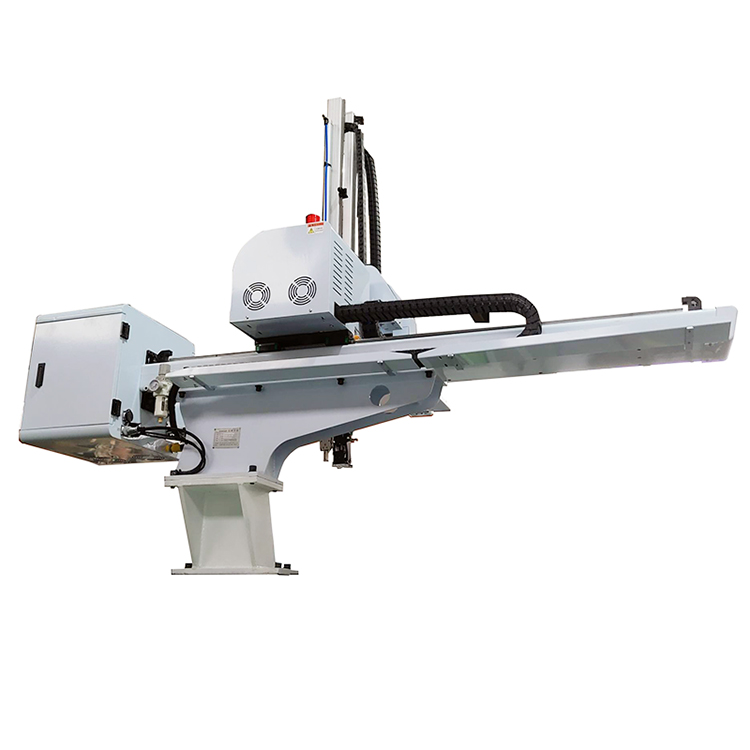

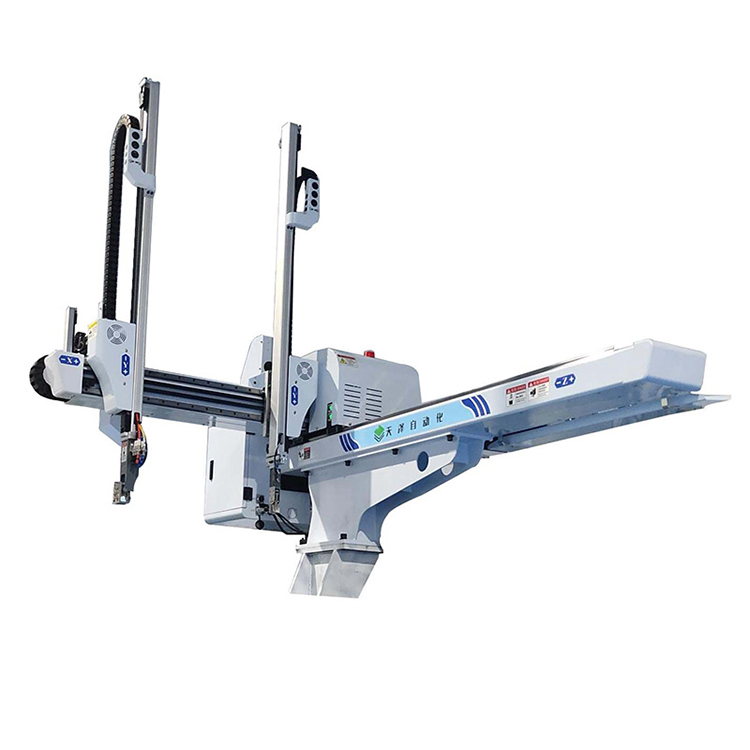

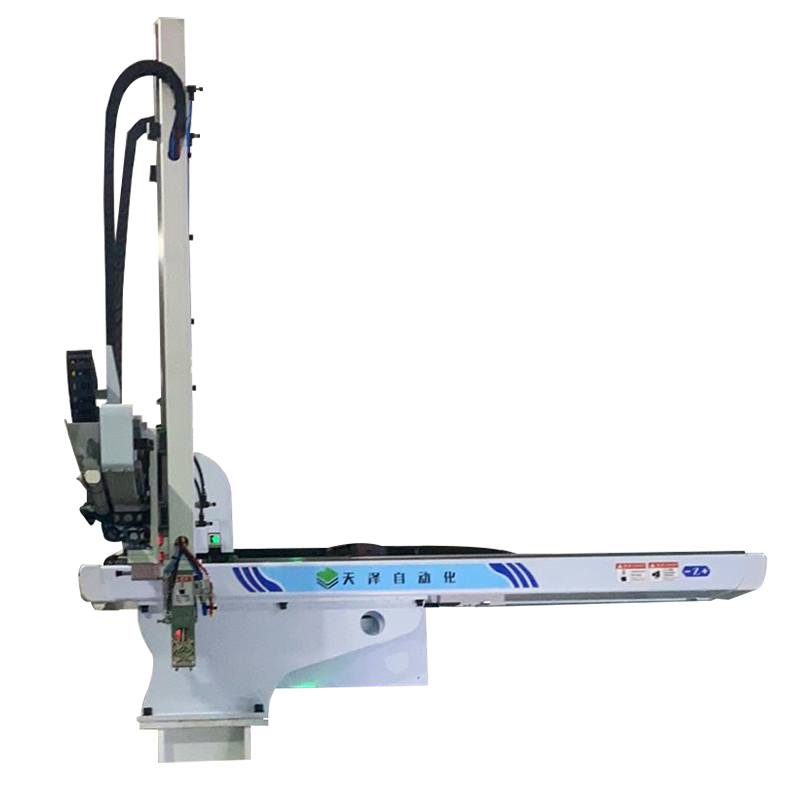

直角機械手的運用可以幫企業節省大量的人力成本，提高產品的品質及工作效率，是企業邁進智能制造的幫手。

直角機械手的功能及優點 ：

1.上下軸伺服馬達驅動,成品臂上下軸由AC伺服馬達驅動,可快速的橫行動作，節省模內時間，增加效率，并可在模外設置不同的置物高度,定位精度為 0.2MM，噴離型劑組可設定幾模噴，每次噴多久，噴頭可以裝在手臂或模具上。

2.引拔位置、行程電動遙控調整，節省調整時間增加操作的安全性。上下電動調整行程，上下行程電動遙控調整，節省調整時間增加操作的安全性。橫行軸數字控制，數字設定橫行行程，可多點及循放成品，最多可放99點。用于排列成品。

3.橫行伺服馬達驅動，橫行軸可選用AC伺服馬達驅動，并采用精密級行星減速機以齒輪齒條傳動，速度快定位準確；定位精度達0.1MM，可應用于需定位準確之取出。

直角機械手的雙截式手臂采用高剛性線性滑軌及鋁合金結構梁，特殊設計的皮帶倍速機構，可大符度的縮短上下手臂的結構高度，上下氣缸只需一半的行程即可達到全行程。除了可增加上下行的速度及穩定度，并且可配合廠房高度低之場所。

直角機械手是典型的機電一體化設備，可用于數控機床上工件加工，自動地為機床抓取工件，取代操作人員頻繁取料，實現工件加工自動化，節約勞動力，節約生產成本，提高工作效率。在全自動化數控加工生產線中，零件的裝卸傳送環節一般利用工業機器人機械手完成操作，但在各種場合中都采用工業機器人不一定廣泛合適。針對具體的生產工藝，結合機床的實際結構，利用數控車床上下料機械可以實現更簡便更一體的零件裝卸傳送操作。

如何清理直角機械手？

清洗以前，檢查直角機械手的各保護蓋或保護層是否完好；

千萬不要將水指向軸承密封，接觸器或其它密封；

噴射的距離一定要超過 0.4m；

在清洗前，千萬不要移開任何蓋子或保護裝置；

千萬不要將高壓指向電機的電纜末端的密封處；

盡管機器人是防水的，但也要盡量避免將高壓水噴到插頭或一接口處；

在一些工作環境下，如鑄造廠會有一些液體流過，干了之后就形成堅，干了之后就形成堅硬的外殼,所以要清潔電纜的保護殼，避免電纜被損壞；用水或帕子清潔電機的電纜；清潔電纜外殼的殘留物。

機械手從動力上來講有伺服的也有氣缸的，還有伺服氣缸混合的。從動作上來講有橫走式的也有反轉式的，高級點的也有6軸機械手。

咱們就以常用的友信直角機械手為例進行簡單說明。直角機械手可以沿XYZ（即前后、左右、上下）方向移動。手臂的末端可以安裝取出治具，取出治具上面可以根據產品不同安裝取出產品用的吸盤或抱具，或夾取料頭用的氣動夾嘴。當模具開模后，機械手臂下降到模具內合適的位置吸住產品、夾住料頭，并將產品和料頭從模具上取出來，然后機械手臂上升到模具上面，再移動到注塑機后面（有時移動到前面），夾嘴在料頭箱上方開放，讓料頭落下到料頭箱內。

產品隨注塑機機械手繼續移動到合適位置后手臂下降，手臂反轉90度，將產品放在傳送帶或整列機上。然后機械手臂回到模具上方等待取出下一模產品。大概就是這么一個過程。因此需要根據產品要求先設定好機械手動作模式，并設定好機械手每一步動作需要到達的位置和速度，以及等待時間等。試運行沒有問題后才可以全自動運轉。

當然具體的調整需要一定的熟練過程和經驗積累。因此想用機械手的話一定要先仔細閱讀機械手操作說明書，按照說明書的講解一步一步的調整。

直角機械手主要由執行機構、驅動機構和控制系統三大部分組成。

那你知道它的驅動機構有那些嗎，我們來看看。他們都是有那些作用呢。

直角機械手的執行機構分為手部、手臂、軀干；

3、軀干軀干是安裝手臂、動力源和各種執行機構的支架。

1、手部：手部安裝在手臂的前端。手臂的內孔中裝有傳動軸，可把運用傳給手腕，以轉動、伸曲手腕、開閉手指。

直角機械手手部的構造系模仿人的手指，分為無關節、固定關節和自由關節3種。手指的數量又可分為二指、三指、四指等，其中以二指用的最多。

可根據夾持對象的形狀和大小配備多種形狀和大小的夾頭以適應操作的需要。所謂沒有手指的手部，一般都是指真空吸盤或磁性吸盤。

2、手臂：手臂的作用是引導手指準確地抓住工件，并運送到所需的位置上。

為了使直角機械手能夠正確地工作，手臂的3個自由度都要準確地定位。

直角機械手控制的要素包括工作順序、到達位置、動作時間、運動速度、加減速度等。直角機械手的控制分為點位控制和連續軌跡控制兩種。

控制系統可根據動作的要求，直角機械手設計采用數字順序控制。它首先要編制程序加以存儲，然后再根據規定的程序，控制直角機械手進行工作程序的存儲方式有分離存儲和集中存儲兩種。

分離存儲是將各種控制因素的信息分別存儲于兩種以上的存儲裝置中，如順序信息存儲于插銷板、凸輪轉鼓、穿孔帶內；位置信息存儲于時間繼電器、定速回轉鼓等；集中存儲是將各種控制因素的信息存儲于一種存儲裝置內，如磁帶、磁鼓等。

這種方式使用于順序、位置、時間、速度等必須同時控制的場合，即連續控制的情況下使用。
